Lentes Zoom Motorizados

Los lentes zoom eran originalmente controlados manualmente empujando y jalando anillos y perillas de mano. Hoy en día los lentes zoom son controlados por motores servo-controlados de velocidad variable. Este tipo de lentes eléctricos son usualmente conocidos como zooms servo-controlados.
Aunque los lentes controlados electrónicamente pueden lograr acercamientos suaves a velocidades variables, los zooms manuales son preferidos en la cobertura de deportes. Un zoom manualmente controlado puede ajustar sus planos más rápidamente entre cada posición. Esta diferencia en velocidad de respuesta puede significar la oportunidad de obtener una nueva toma en el momento crítico de la acción, o posiblemente perderla.

Angulo de Visión

El ángulo de visión está directamente asociado con la distancia focal del lente. Las gráficas animadas de abajo muestran esta relación.
Mientras mayor sea la distancia focal será mas angosto el ángulo de visión. Un lente telefoto tiene una distancia focal larga y un ángulo estrecho de visión (ilustrado por el área amarilla cuando el dibujo muestra el 100mm).
Para esta cámara en particular un lente de 20mm es normal (como lo muestra el área ancha amarilla). A los 5mm es creado un efecto de gran-angular.
Cuando se aumenta al doble la distancia focal de un lente, se duplica el tamaño de la imagen creada en el target; y, como es de suponerse, funciona de manera inversa.


Lentes Zoom


Hoy en día la mayoría de las video-cámaras poseen objetivos tipo zoom. A diferencia de los lentes primarios que están diseñados para operar en una sola distancia focal, un objetivo zoom puede variar continuamente su distancia focal desde la perspectiva de gran angular hasta telefoto. Para obtener esto, los objetivos zoom poseen numerosos lentes de cristal precisamente pulidos y calibrados.
Los diferentes grupos de lentes deben moverse a velocidades precisas (y en ocasiones diferentes) mientras el objetivo es accionado. El corte (a la derecha) de un lente zoom nos muestra estos elementos.

Distancia Focal de los Lentes

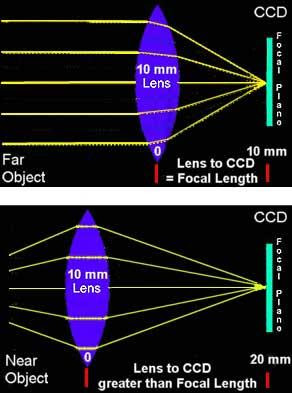

La distancia focal es comúnmente definida como la distancia existente desde el centro óptico del lente al plano focal (CCD o target) de la cámara, cuando el lente está enfocado al infinito. Cualquier objeto a gran distancia es considerado como el infinito. Ya que esta distancia interna cambia cuando los lentes no están enfocados al infinito debemos especificar al mismo como medida estándar.
La distancia entre el centro óptico y el target es medida generalmente en milímetros. En el caso de lentes con distancia focal fija (lentes primarios), podemos hablar de lentes de 10 mm, de 20 mm, de 100 mm, etc. Como veremos esta es una designación que nos dice mucho sobre como los lentes reproducirán la imagen.
En los lentes primarios la distancia focal no puede variar. Los lentes primarios a veces son preferidos por los operadores de cámara en el cine y en HDTV/DTV debido a su óptica excepcional, resultados predecibles y porque se encuentran disponibles en muchos formatos especializados.
Muchos usuarios de video cámaras comerciales utilizan una montura VL que acepta cientos de lentes de alta calidad diseñados para cámaras fotográficas de 35mm.


Lentes: Principios Básicos

Generalmente no pensamos mucho acerca de los lentes de la cámara aparte de protegerlos y ocasionalmente limpiarlos.
Pero las variables asociadas con los lentes de la cámara tienen una enorme influencia sobre cómo se verá la imagen. Cuando el camarógrafo comprende esto, tiene bajo control un significativo poder creativo.
Antes de que podamos entender como operan algunos de estos controles creativos, necesitamos conocer la información básica sobre los lentes -- empezando con su más simple atributo: la distancia focal. La distancia focal de un lente afecta la apariencia del sujeto en diferentes formas.
